بررسی مزایا و کاربرد جعبه دنده کرانویل پینیون

پنیون محوری مرتبط به گاردان بوده که در ناحیه سر خود دارای دنده های مارپیچ مخروطی می باشد. موتور گیربکس های صنعتی از پرکاربرد ترین و پرمصرف ترین قطعات در واحدهای تولیدی بوده و در صنعت مصارف بسیار گوناگونی را دارا می باشند. این قطعات عامل نیروی حرکتی بوده و به دو دسته جریان مستقیم و متناوب طبقه بندی می شوند.

هر کدام یک از این دو دسته از لحاظ عملکرد به دو دسته کاهنده و افزاینده تقسیم می شوند. در این میان جعبه دنده کرانویل پینیون یکی از پرتقاضاترین انواع گیربکس در صنایع مختلف به شمار می رود. این قطعه به منظور انتقال قدرت یا تقسیم قدرت یک نیروی محرکه دوار در طیف گسترده ای از کاربردهای سیستم های انتقال قدرت استفاده می شود. علت استفاده از دنده کرانویل و پینیون در کنار شکل ظاهری، سطح مقطع تماسی بیشتر بین دنده ها می باشد. دلیل درگیری دنده کرانویل پینیون به دلیل حالت مارپیچی آنها و بالا بودن طول دنده می باشد.

   پینیون در گیربکس صنعتی

جعبه دنده ها در انواع مدل های مختلف با کاربرد و کارایی متنوع طراحی و عرضه می شوند. جعبه دنده های کاهنده، وظیفه گشتاور و قدرت را داشته و سرعت را کاهش می دهند. در حالی که گیربکس افزاینده در صورت نیاز به سرعت بیشتر و گشتاور پایین، شرایط را به میل ما مهیا می کند. به همین منظور در برخی از صنایع از این قطعه برای طراحی بسیاری از ابزار آلات صنعتی استفاده می کنند. جعبه دنده پینیون و کرانویل دارای کاربرد و مزیت های متعددی می باشند. در ادامه مقاله سعی بر آن خواهیم داشت شما را با انواع جعبه دنده کرانویل پینیون، کاربرد جعبه دنده کرانویل، مزایای استفاده از این نوع جعبه دنده و اجزای تشکیل دهنده کرانویل پینیون صحبت خواهیم کرد.

انواع جعبه دنده های کرانویل

دنده کرانویل پینیون از پرکاربردترین و پرمصرف ترین انواع قطعات صنعتی بوده که در مدل و طرح های مختلفی عرضه می شود. مخاطبان با توجه به نوع نیاز خود این قطعه را به صورت کوپله ای یا تکی سفارش می دهند. ساختار و نحوه طراحی هر یک از جعبه دنده های کرانویل پینیون برای استفاده در صنایع مختلف مناسب می باشند. هم چنین افراد می توانند براساس نوع نیاز خود این قطعه صنعتی را در طرح مدنظر تهیه نمایند. از جمله انواع این نوع جعبه دنده ها می توان به موارد زیر اشاره نمود:

-         هیپوئید: جعبه دنده کرانویل هیپوئید شباهت بسیار با مدل مارپیچی داشته و از آزادی عمل بالایی بهره مند می باشد. این نوع جعبه دنده قابلیت حرکت در بالاتر و پایین تر از مرکز کرانویل را دارا است. هم چنین از صدای پایین و لقی کم برخوردار می باشد. استفاده از این دستگاه صنعتی برای طولانی مدت بهترین گزینه به شمار می رود.

-         مارپیچ: چرخ دنده کرانویل پینیون مدل مارپیچ همانطور که از اسمش نیز پیداست به شکل خمیده طراحی می شود. ساختار این قطعه سبب می شود دندانه های دو چرخ به شکل آهسته و تدریجی با یکدیگر تماس برقرار کنند.

-         مستقیم: جعبه دنده کرانویل پینیون مستقیم به شکل مخروطی بوده و دندانه های آن به صورت ساده و مستقیم طراحی می شوند.

-         صفر: چرخ دنده کرانویل صفر دارای دنده های خمیده بوده و به صورت ترکیبی از چرخ دنده های ساده و مارپیچی طراحی و عرضه می شوند.

کاربرد جعبه دنده های کرانویل

گیربکس های کرانویل پینیون دارای کاربردهای متنوعی بوده و هر یک در صنایع مختلف بر اساس عملکرد و ویژگی های مختلف مورد استفاده قرار میگیرند. برای مثال از کاربردهای متنوع این قطعه می توان به تجهیزات دریایی، اتومبیل، برج خنک کننده، کارخانه های فولاد، دستگاه های بازرسی مسیر ریلی، چاپخانه و پرینتر و نیروگاه ها اشاره نمود. همانطور که میدانید هر چقدر سطح تماس بین دو جسمی که به یکدیگر نیرو وارد می کنند، بیشتر باشد در اینصورت میزان فشار وارده کمتر خواهد بود. در نتیجه نیروی اصطکاکی کمتری تولید شده با راندمان انتقال انرژی زیاد خواهد شد. جعبه دنده کرانویل پینیون گشتاور قابل قبولی مابین 200 تا 50000 نیوتن متر را ایجاد می کند. از دیگر کاربرد جعبه دنده کرانویل می توان موارد زیر را نام برد:

  • جعبه دنده صنایع غذایی و دارویی
  • تولید برق: توربین های آبی، پیچ های هیدرودینامیکی
  • خمیر و کاغذ: ماشین آلات کاغذ
  • پلاستیک و لاستیک: اکسترودرهای تک پیچ
  • جرثقیل: بالابر، چرخ دستی، جرثقیل کانتینری
  • معدن و سیمان: تسمه نقاله، آسانسور سطلی، سنگ شکن
  • جعبه دنده کاشی و سرامیک
  • جعبه دنده نوار نقاله
  • جعبه دنده آسیاب های موجود در خطوط تولید روی و سرب
  • نفت، گاز و پتروشیمی
  • جعبه دنده نورد، رولینگ و تیکنر

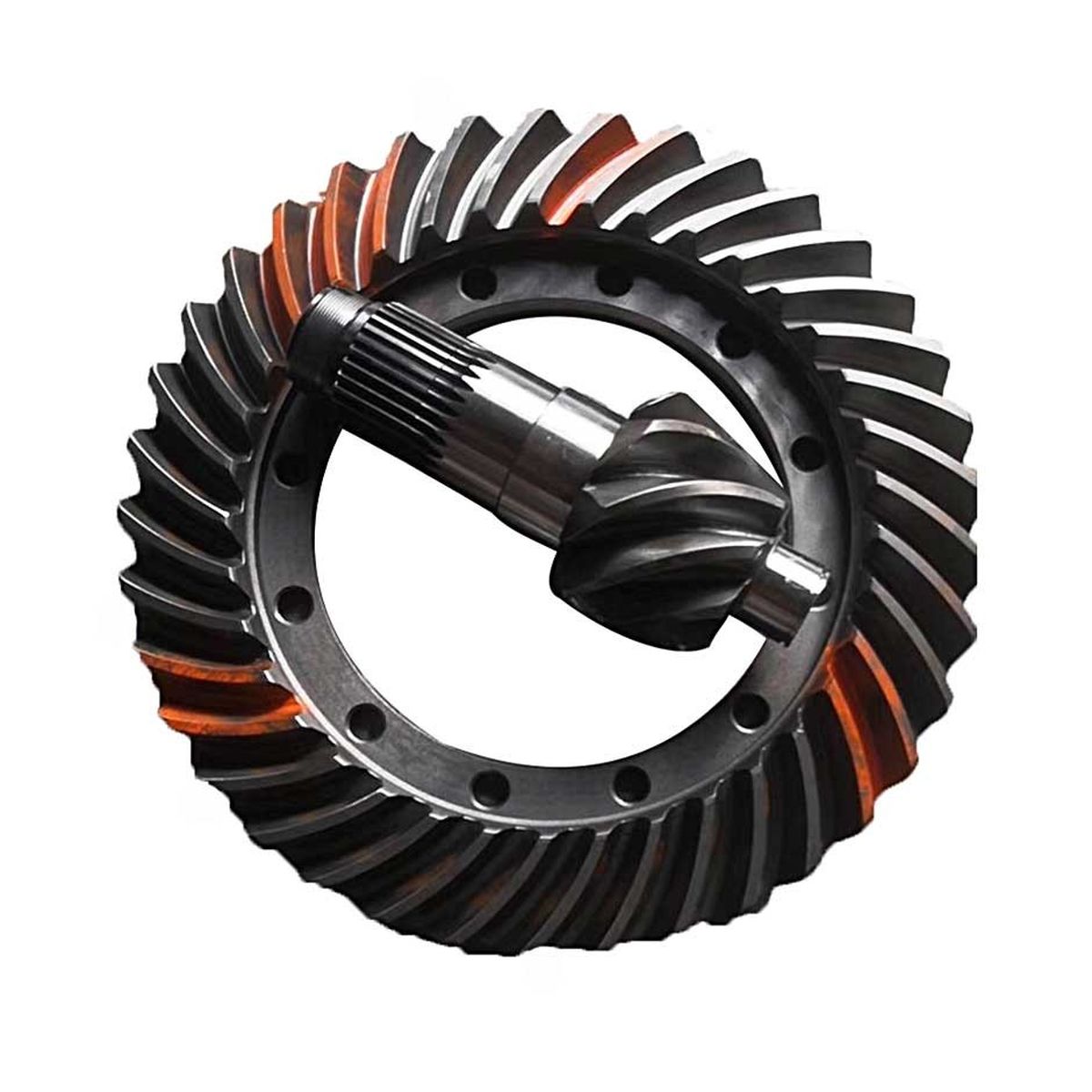

دنده کرانویل

کاربرد جعبه دنده کرانویل صنعتی



مزایای استفاده از جعبه دنده پینیون

عملکرد سیستم کرانویل پینیون، مهیا کردن یک نسبت دائمی کاهش سرعت و چرخش 90 درجه ای مسیر گشتاور انتقالی می باشد. ورودی جعبه دنده کرانویل پینیون به شکل هالو شافت بوده و الکتروموتور به شکل مستقیم روی گیربکس ها کوپله می شود. نحوه حرکت پینیون و کرانویل به شکل دورانی بوده و کرانویل با دریافت حرکت دورانی پینیون، توسط دنده های دیشلی آن را به پلوس ها انتقال می دهد تا از این طریق حرکت دورانی آغاز شده قدم به قدم به وسیله گاردان و پینیون به دیفرانسلی برسد و از طریق کرانویل و پلوس ها به چرخ ها انتقال یابد.

  • قابلیت ارتقا تا 6 طبقه
  • جنس پوسته از آلومینیوم و چدن
  • قابلیت انتقال گشتاور های بالا تا 50000 نیوتن متر
  • استفاده از پوسته یک تکه در طراحی آن
  • برخوردار شدن از صدا و لرزش پایین در حین کار
  • ابعاد دستگاه طوری ساخته شده اند که برای فضاهای کوچک ایده آل می باشد
  • در کنار مصرف انرژی پایین از استقامت بالایی برخوردار می باشد
  • دارای نسبت تبدیل در محدوده 1 الی 222
  • استفاده از جنس فولاد آبکاری شده در دنده های آبکاری شده
  • امکان اضافه شدن هالو شافت، شرینک دیسک در شفت های ورودی و خروجی
  • بدون توجه خاص به عملیات حرارتی
  • دارای چرخ دنده هلیکالی
  • وزن بسیار سبک نسبت به جعبه دنده صنعتی

دنده پینیون

مزایای گیربکس کرانویل



اجزای تشکیل دهنده گیربکس کرانویل

همانطور که میدانید اجزای تشکیل دهنده گیربکس صنعتی، چرخ دنده ها بوده و هر یک با توجه به عملکرد و کاربرد متفاوتی که دارند در اشکال متنوعی طراحی و عرضه می شوند. از جمله اجزای تشکیل دهنده گیربکس پینیون می توان به موارد زیر اشاره نمود. برای خرید گیربکس های صنعتی به رهاگیربکس مراجعه کنید.

  • محور ورودی و خروجی: شفت ها به حالت سوراخ یا شفت های solid طراحی شده و جنس آنها از فولاد می باشند. این شافت ها از مقاومت بسیار بالایی برخوردار می باشند.
  • پوسته: محفظه ای از جنس چدن ریخته گری بوده و پوسته چرخ دنده ها و دیگر قطعات جعبه دنده را در خود جای داده است. این پوسته از تمامی قطعات و اجزای گیربکس محافظت می نماید.
  • کاسه نمد: کاسه نمد به منظور نشت روغن به بیرون و ورودی عوامل محیطی به داخل پوسته مورد استفاده قرار داده می شود.
  • یاتاقان: این قطعه برای خنثی کردن بار شعاعی و محوری استفاده شده و اغلب یاتاقان های جعبه دنده آویز از نوع غلتشی می باشد.
